串焊机红外加热灯管如何实现均匀加热?

日期:2023-04-12 11:12 浏览:810

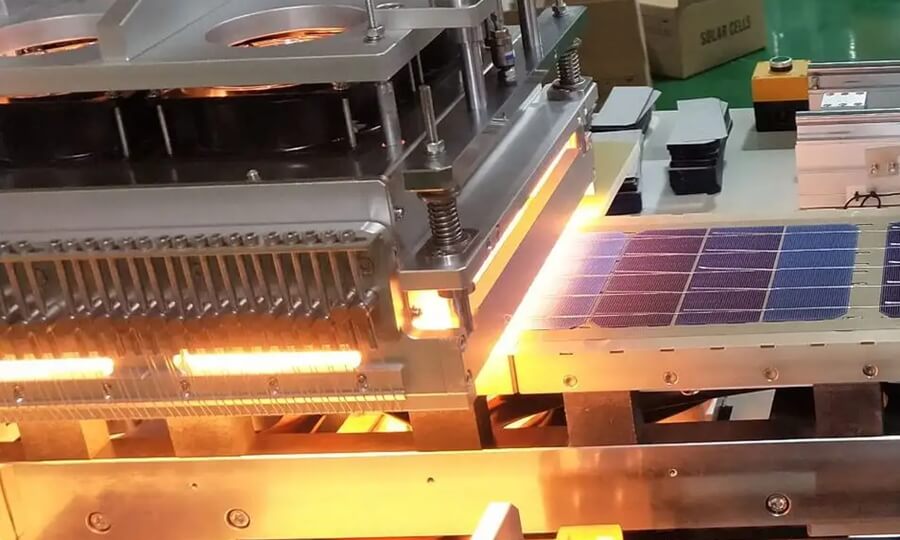

在太阳能光伏组件制造过程中,全自动串焊机设备应用于将电池片焊接成电池串这道工序,由于太阳能电池片的焊接质量直接影响到组件的性能,所以焊接方式的选择显得尤为重要。红外焊接是目前全自动串焊机生产商使用多的一种方式,也是技术比较成熟的焊接方式。焊接时电池片正极向上,焊带通过夹具固定在主栅线上,之后红外线照射整个电池片。但是由于加热温度不均匀导致电池片变形,电池片的虚焊以及隐裂问题时常发生,我们该如何去解决呢?


1、红外线加热管的选择

普通红外线加热管除了本身均匀性问题外,还有一个热聚集的效应,使得无论怎么调节,两边的温度始终比中间的要更低,导致产品两侧加热效果达不到要求。由于温度分布不均匀造成的电池片变形,还容易造成虚焊以及过焊,当焊接点温度过低时会出现虚焊,温度过高则会导致过焊。

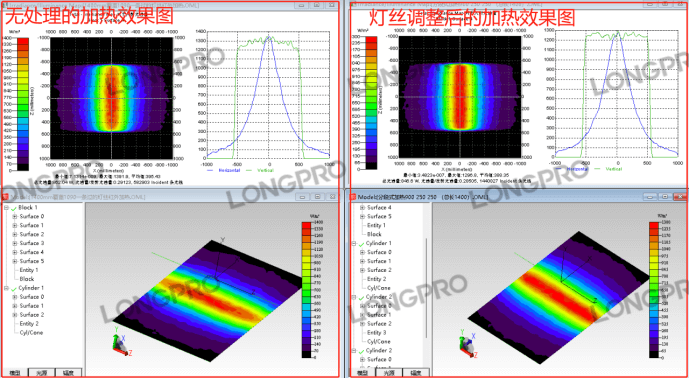

朗普分段式红外线加热管可以很好地解决这个问题,采用特殊制作工艺,功率分段式布置,两边灯丝功率密度比中间大,并灯丝整体居中处理,通过一系列的精细化操作,从而保证单灯横向加热一致性,提高阵列后的面均匀照射效果中科院合作研发涂白反射层,热能反射大于 65%,更节约能耗(朗普实验测试数据)涂层可以帮助加热管将其辐射的光源/能量传导和聚焦在需要被加热的材料及方向上,节省不必要的热量损失,从而实现有加热


2、红外线加热灯管排布

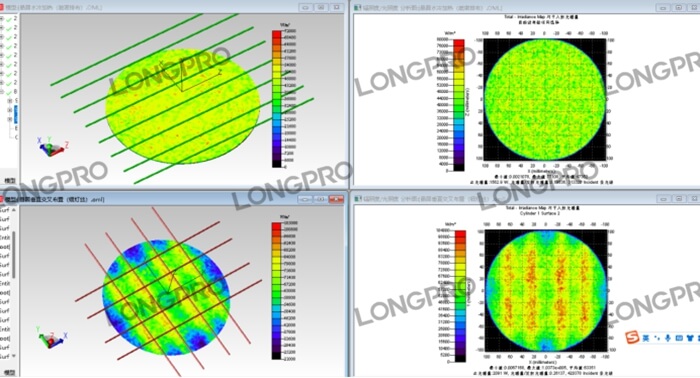

布置的距高比不当,覆盖的有效面积不够,往往导致加热面不均匀,特别在加热晶圆,硅片,常见玻璃等会容易产生热胀冷缩,应力大,而导致的破片现象,故阵列的灯管间隔和照射高度有着严谨的布光要求。朗普通过科学光学模拟布局,采用平行排布方式,加热均匀度得到明显改善。


朗普红外加热管优势:

1、量身定制加热方案,可定制选配加上特殊设计的外罩以及适合的控制单元。

2、IR 灯管已通过 CE、ROHS 认证,辐射波长精准(国家 CMA 实验室波谱测试报告);

3、陶瓷头安装设计,寿命长,散热性能好,结构轻便,易于安装;

4、快速升温,1~2 秒内即全功率输出,热惯性小,易于精准控温。
