隧道炉红外线加热管如何排列布局以实现高效均匀加热?

日期:2023-08-14 11:13 浏览:2256

在隧道炉中,红外线加热管被广泛应用于多种工业加热和烘干应用,具有高效、节能和可控性强等优点,使其成为许多工业领域理想的加热技术。

布置红外线加热管以实现高均匀加热的方法可以根据具体的隧道炉结构和加热需求而有所变化。下面是一些常见的布置方法:

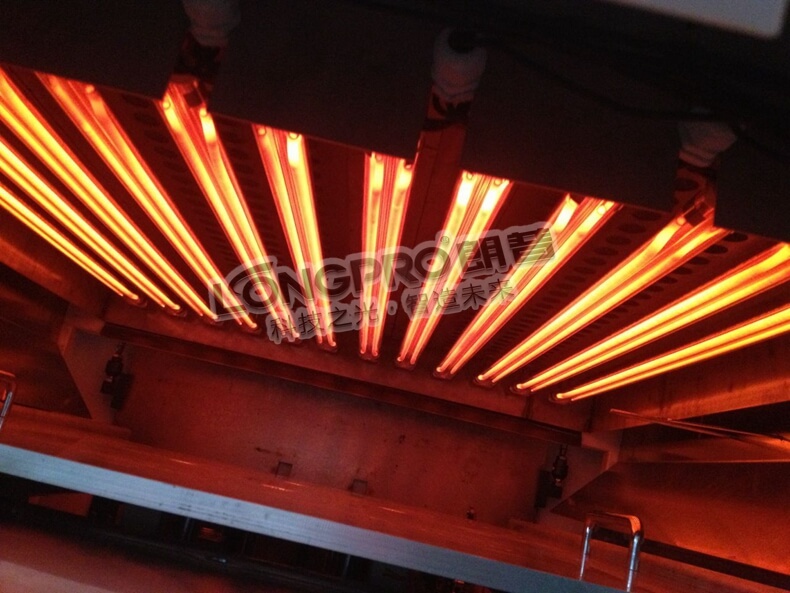

1.平均分布布置:将红外线加热管均匀分布在隧道炉内部。通常采用等间距布置或根据加热需求进行区域划分,以保证整个隧道炉内的加热均匀性。

2.多角度布置:通过设置多个角度或位置上的红外线加热管,可以增加辐射覆盖面积,提高加热的均匀性。例如在隧道炉的上方、两侧和底部分别安装红外线加热管,以实现全方位的加热覆盖。

3.渐变布置:将红外线加热管按照渐变的强度或密度布置。即在隧道炉的特定区域安装更多的红外线加热管,以满足该区域的加热需求,而在其他区域相对减少加热管的数量。这样可以更好地适应不同区域的加热要求,实现整体上的高均匀加热。

4.反射板辅助布置:在隧道炉内部安装反射板,可以增加红外线的反射和扩散效果,从而提高加热的均匀性。通过合理设计反射板的材质和形状,将红外线能量引导和分布到需要加热的区域。


对于具体的隧道炉布置方案,建议根据实际情况进行工程设计和优化,以确保加热效果最佳。在实际操作中,可能需要考虑隧道炉的结构、材料特性、加热需求和经济成本等因素。

以下是一些常见的应用领域:

烘干和干燥:红外线加热管在隧道炉中常被用于烘干和干燥各种物料和产品,如纸张、涂料、油漆、纺织品等。红外线辐射能够迅速加热物料表面,提高烘干速度和效率。

热处理隧道炉中的红外线加热管被广泛用于金属热处理过程,如回火、退火、淬火和焊接等。红外线辐射能够迅速加热金属表面,实现精确的温度控制和高效的能量传递。

食品加工在食品加工行业中,红外线加热管被应用于隧道炉中用于烘烤、烘焙、烤箱食品的冷冻烘焙和食品熟化等过程。红外线加热技术能够快速加热食品表面,提高生产效率和产品质量。

印刷干燥在印刷业中,红外线加热管被广泛应用于隧道炉中用于油墨和涂料的快速干燥。红外线辐射加热能够使油墨和涂料快速固化,实现高速印刷和生产流程的提升。

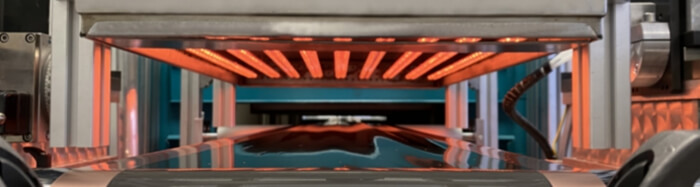

塑料加工:红外线加热管在塑料行业中的隧道炉应用中常用于塑料制品的加热与成型过程。红外线加热技术具有快速加热和温度控制精度高的特点,能够提高塑料制品的质量和生产效率。

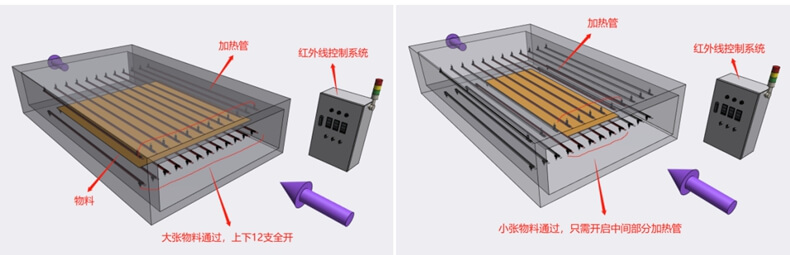

                                                                         分区控制示意

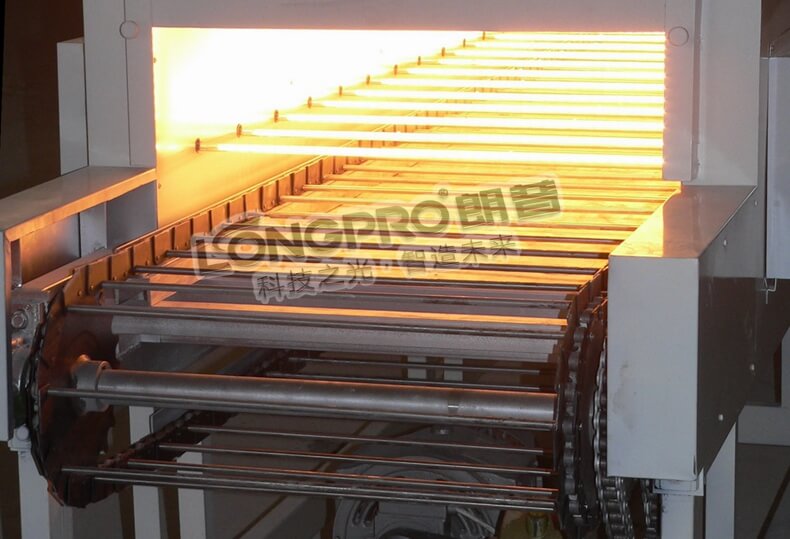

朗普隧道炉红外加热解决方案

我们的工程师团队将根据具体的加热需求和应用场景进行定制,确定红外线加热管布置方案。通过选择合适波段的红外线加热管和布局安装,以确保高效均匀的加热效果。

1、通过优化光源和反光镜的辐照能量分布场,做到均一的加热场,减少中间聚热,边沿冷的不均匀热场现象;

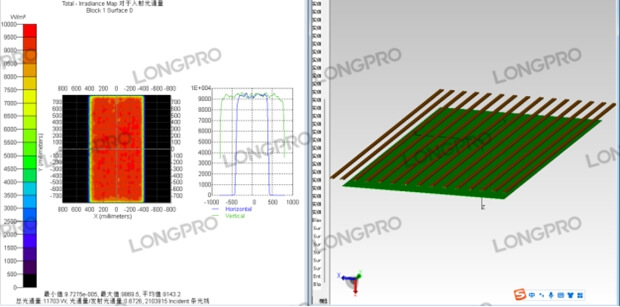

2并通过朗普数据库+光学运算,得出阵列布灯的数量,距高比等数据;


3、通过修正加热管灯丝密度,从微小局部修正辐照场的均匀度;

4、通过电控系统和非接触式测温探头,进行闭环控制,进一步减少温度过冲或者加热不足导致质量问题。
